STEP #16 - Anatomie

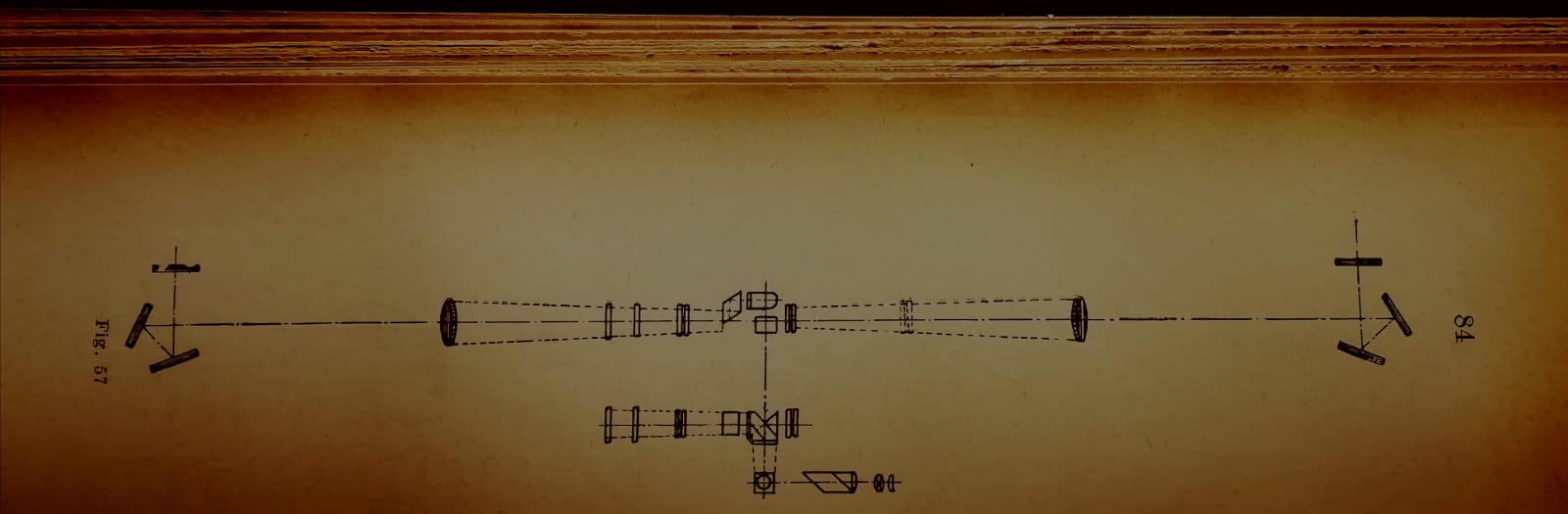

Immagine tratta dal libro di Francesco Montauti raffigurante un telemetro San Giorgio da 3 m. di base



vista esplosa di un telemetro monostatico stereoscopico.

 - Pentaprism:                                                                               prismi pentagonali;

 - Objective:                                                                                  obbiettivo;

 - Left/right reticle:                                                                       reticolo sinistro/destro;

 - Single reflection prisms:                                                         prismi a singola riflessione;

 - Eyepiece group:                                                                       gruppo ottico;

 - Range scale:                                                                              scala delle distanze;

 - Range knob:                                                                             manopola di regolazione;

 - Compensator wedges:                                                          prisma deflettore a zeppa;



vista esplosa di un telemetro monostatico a coincidenza.
